Описание
Лазерная разбивка: преграды – не помеха

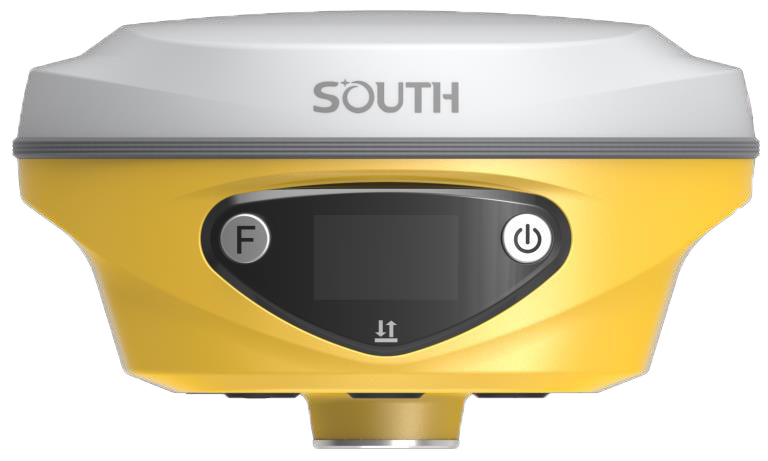

Приемник SOUTH ALPS1 оборудован лазерным дальномером, который позволяет с высокой точностью получать координаты неприступной точки удаленно. Измерения при помощи лазера позволяют работать с высокой точностью и значительно облегчает съемку в труднодоступных или сложных полевых условиях.
Точность получаемых координат, при измерении лазером:
- до 2 см на расстоянии до 5 метров
- до 3 см на расстоянии до 10 метров
2 встроенные камеры: AR разбивка CAD и технология визуального позиционирования (фото и видесъемка для скалывания точек, фотограмметрии и 3D-моделирования).
ALPS1 объединяет CAD-чертежи с реальным миром с помощью технологии дополненной реальности (AR).
Фронтальная камера помогает навести прибор в нужном направлении и визуально соотнести точку с окружающей обстановкой, а нижняя камера обеспечивает точную разбивку на месте.
Передняя камера показывает направление и расстояние до точки разбивки. По мере приближения камера переключается на нижнюю, обеспечивая более точное наведение, когда вы находитесь рядом с точкой.
Камеры ALPS1 позволяют выполнять фото- и видеосъемку для последующей фотограмметрической обработки, В результате которой можно получить координаты сотен точек за считанные минуты.
ALPS1 оптимизирован для работы с полевым ПО South SurvStar и FieldPro.
Особенности прибора
Лазерный дальномер
Благодаря встроенному лазерному дальномеру и датчику наклона IMU прибор способен определять координаты точек на расстоянии — без необходимости физически устанавливать приёмник непосредственно на измеряемую точку. Это значительно расширяет возможности съёмки и повышает безопасность и скорость работ.
Функция особенно полезна:
- при съёмке углов зданий, фасадов, опор и других объектов, где видимость небосвода ограничена;
- при измерении точек под навесами, мостами и инженерными конструкциями;
- при разбивке проектных точек в труднодоступных местах, где установка вехи невозможна или небезопасна.
Фотограмметрия по фото и видео
Прибор позволяет выполнять фотосъёмку и видеозапись с точной GNSS-привязкой. На основе полученных материалов пользователь может определять координаты точек на экране контроллера, без необходимости измерять каждую точку непосредственно в поле. Достаточно один раз выполнить фотограмметрическую съёмку, а все необходимые точки извлекаются уже на этапе обработки.
Это особенно удобно:
- при съёмке сложных объектов, откосов, карьеров и насыпей;
- для фиксации текущей ситуации на строительной площадке;
- при необходимости получить большое количество точек за минимальное время.
Обработка данных может выполняться как прямо на контроллере в ПО SurvStar, так и с использованием облачного сервиса.
3D-моделирование (ПО SGO)
На основе GNSS-измерений, фото- и видеоданных оборудование позволяет создавать точные трёхмерные модели объектов и местности. Обработка выполняется в настольном программном обеспечении SGO, обеспечивая высокую детализацию и наглядное представление результатов.
Функция востребована:
- при создании 3D-моделей зданий, сооружений и рельефа;
- для расчёта объёмов земляных работ;
- при подготовке наглядных материалов для проектирования, согласований и отчётной документации.
Видеовынос (AR-разбивка)
Режим видеовыноса в дополненной реальности (AR) позволяет отображать проектные точки и элементы CAD прямо на экране контроллера, накладывая их на реальное изображение местности. Такой подход делает процесс разбивки максимально наглядным и интуитивно понятным.
Функция особенно полезна:
- при выносе проектных осей, точек и конструктивных элементов;
- для визуального контроля соответствия выполненных работ проекту;
- при работе в сложных условиях, где классическая числовая разбивка занимает больше времени и требует дополнительных действий.
